Schiedel Absolut
Vorteile
Wärmegedämmter Compound-Mantelstein
- Keine Kaltader im Gebäude
- Keine Schimmelbildung im Wohnraum
- Sicherer Betrieb von Kamin und Kachelofen
- Oberflächentemperatur = 13,7 °C
- Energieeinsparung
W3G geprüft
Integrierte Dämmung - weniger Montagekosten
Thermo-Trennstein hält die Wärme im Haus
Technische Daten
|
Leistungsmerkmale: |
T400 N1 W 3 G50 |
|
Betriebsweise: |
Unterdruck |
|
Brennstoffe: |
Gas, Öl, feste Brennstoffe |
|
Betriebstemperatur: |
400 °C |
|
Innenschale: |
keramisches Profilrohr |
|
Außenschale: |
Mantelstein mit Wärmedämmung |
|
Wärmedurchlasswiderstand: |
R39 m² K/W |
|
Innen Abmessung (cm) |
12 |
14 |
16 |
18 |
20 |
25 |
30 |
40 |
|
Außen Abmessung (mm) |
360/360 |
360/360 |
360/360 |
360/360 |
380/380 |
480/480 |
550/550 |
670/670 |
|
Gesamtgewicht (kg/m) |
79 |
79 |
81 |
81 |
90 |
139 |
188 |
250 |

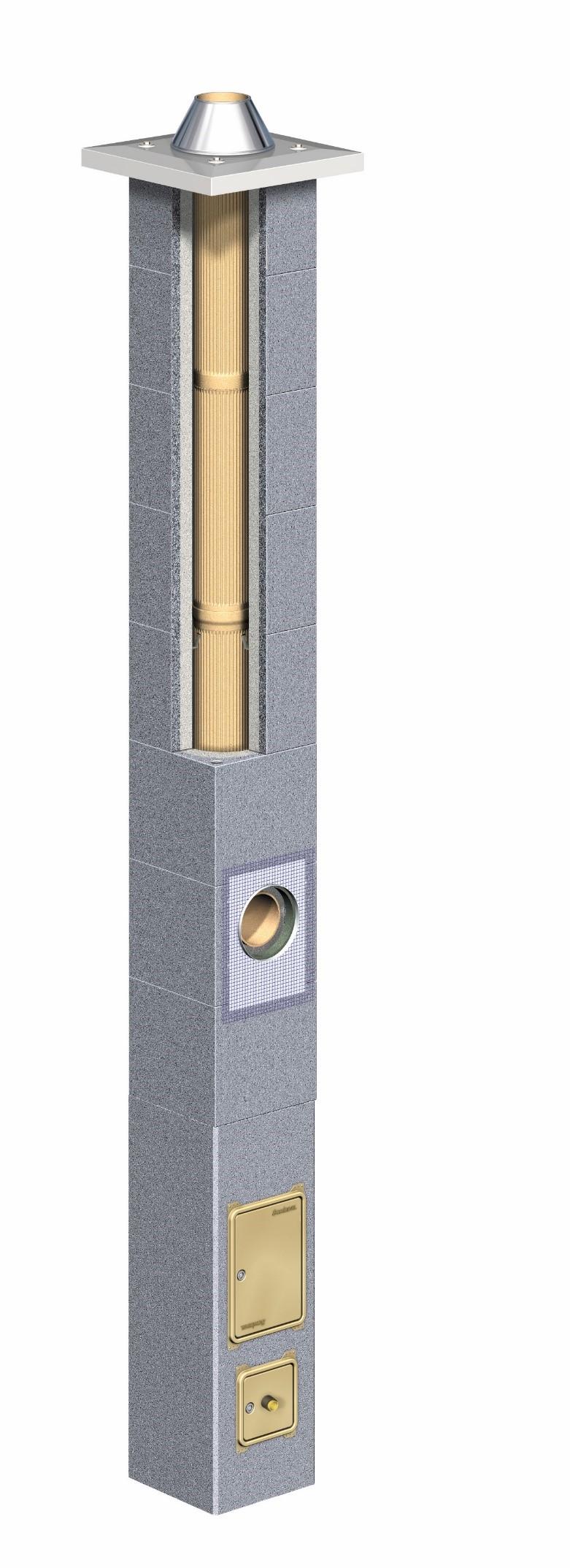

Systemaufbau
Mündungskonus & Zuluftkopfplatte
Rauchrohre
Rauchrohranschluss
Revisionstüre
Durch die
Abgasanlage werden die Rauchgase ins Freie geführt. In der Umgangssprache spricht man vom Kamin, die korrekte Bezeichnung ist
jedoch Abgasanlage. Jede Feuerung braucht eine Abgasanlage. Für Holzfeuerungen kommen in der Regel Metall- oder Keramikabgasanlagen zum Einsatz. Wichtig ist, dass die Abgasanlage bezüglich
Querschnitt und Material auf die Feuerung abgestimmt ist.
Holzfeuerungen vom Ofenbauer funktionieren im Naturzug, das heisst, durch den Temperaturunterschied von den Heizgasen zur Aussenluft entsteht ein natürlicher Auftrieb, welcher die Abgase nach draussen führt. Dabei gilt: Je länger die Abgasanlage desto stärker der Auftrieb, desto besser "zieht" der Ofen. Holzfeuerungen mit einer Abgasanlage, die länger als vier Meter ist, funktionieren in der Regel problemlos. Ist die Abgasanlage kürzer als vier Meter, dann sind weitere Abklärungen nötig.
In jedem neuen Haus sollte eine Abgasanlage eingebaut werden, auch wenn nicht sofort eine Feuerung angeschlossen wird. Bedenken Sie, dass der nachträgliche Einbau teuer und schwierig sein kann. Ausführliche Informationen zum Thema Abgasanlagen finden sie unter
